Das war der Auftrag.
Konstruktion einer großen Laserschneidanlage für Präzisionsschnitte bis zu 2500 mm Länge und 500 mm Breite zur universellen Verwendung im Dienstleistungssektor.
Und so haben wir das Problem gelöst.
Als Laserquelle wurde ein gepulster Faserlaser mit 450 W mittlerer Leistung und 4500 Pulsen sowie hoher Strahlqualität (50 µm Multimode-Lichtwellenleiter) gewählt. Dadurch lassen sich selbst feinste Konturen mit Wandstärken von 0,05 mm bis 5 mm lasern.
Die X- und Y-Achse werden von Linearmotoren angetrieben und durch hochauflösende Messsysteme positioniert. Der dynamische Bereich beträgt ca. 1 g Beschleunigung in der Achsenbewegung. Eine Konturgenauigkeit von 20 µm und besser wird über den gesamten Bearbeitungsbereich erreicht.

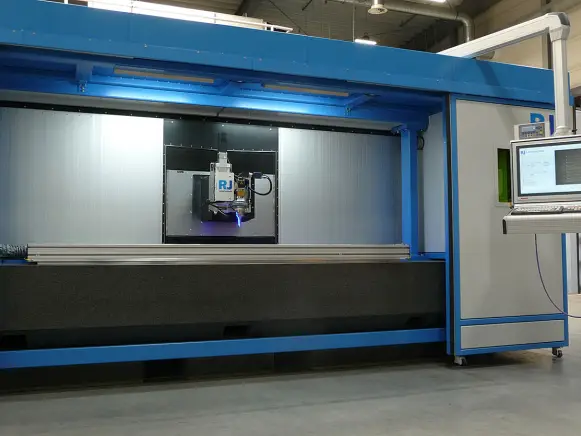

Der Bearbeitungskopf des Laserschneidsystems wird mithilfe eines kapazitiven Abstandssensorsystems in einem voreingestellten Abstand zur Düse über das Werkstück bewegt, wodurch eine gleichbleibend hohe Schnittqualität gewährleistet wird.
Alle metallischen Werkstoffe und ausgewählte technische Keramiken können mit dem System bearbeitet werden.
In dieser Konfiguration bietet das Feinschneidsystem ein Alleinstellungsmerkmal für universelle Bearbeitungsanwendungen und eröffnet neue Möglichkeiten für das Präzisionsschneiden großformatiger Werkstücke.

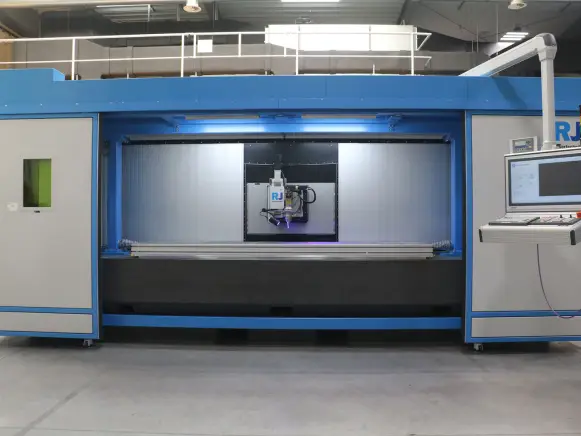

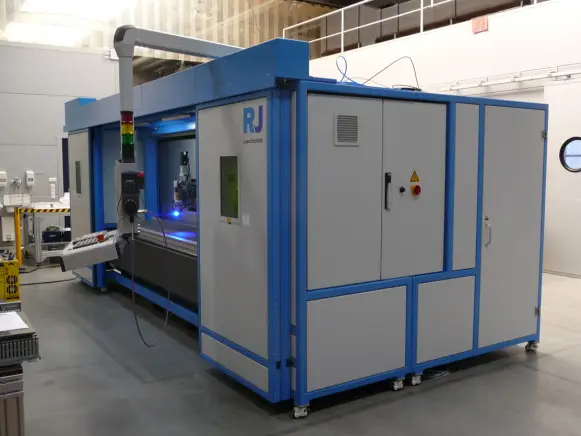

Abbildung: Kundenspezifisches Laserschneidsystem für große Teile
Das Ergebnis:
Kompaktes Design, einfache Bedienung und dennoch vielfältige Bearbeitungsmöglichkeiten.

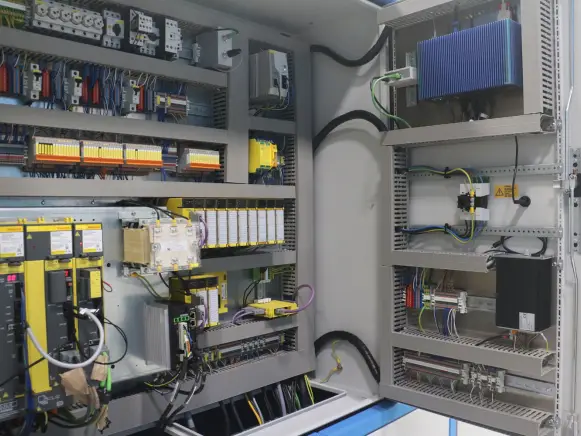

Automatische Steuertür, geschirmte Antriebstechnik und modernste CNC-Technologie.
